Ga H61 DS2 Rev 4 Ko nhận usb

Không nhận usb do giảm nguồn FUSEVCC_F => thay cầu chì hoặc nối tắt sẽ giải quyết tình trạng trên.

Giga H81M-S2PV Rev 2.0 kích tắt

Tình trạng main kích tắt card test nhảy đến code 15 rồi  lặp lại, có khi vào dc win chay 2-3p rồi reset máy, kiểm tra thì vin 2 ~ 4 votl, vin 3: 2 volt.

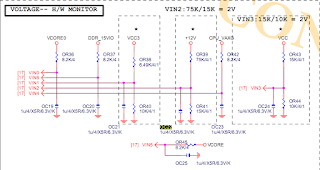

Nối chân vin2, vin3, bỏ tụ Vin2 => vin 2 ~ 2.07 volt main chạy được vài phút thì Vin2 dâng khoảng 2.45 volt rồi bị lỗi như lúc đầu, tháo OR39 ra đo thì đủ 75k, hàn lại thì Vin 2 là 2.03 volt và mainboard đã chạy ổn định.

Schematic: Download

Giga H61M DS2 Rev 3.0 báo ram Do mất SMBDATA

Tình trạng main không cấm ram hoặc cấm ram thì mainboard vẫn báo ram, card test dừng code 53.

kiểm tra thì thấy mất tín hiệu SMBDATA tại chân 236 khe ram do đứt mạch từ R241 tới chân 236 khe ram, tiến hành nối mạch và mainboard đã lên hình.

Schematic: Download

Giga B75M D3H vào Bios treo

Do bị tắt máy đang lúc up Bios nên gây ra hiện tương trên => Up lại M_Bios và main đã ok.

GA G31M ES2C vừa qua bios mất hình

Tình trang main vừa chạy qua bios thì mất hình, đèn màn hình màu xanh => thay bios main và mainboard đã ok.

Bios: Download

GA H55M-S2 Rev 1.3 ko shutdown dc

Up lại Bios Me và main đã shutdown được

Bios Me: Download

MSI B85M - E45 bị giảm nguồn ram (MSI B85M - E45 decrease DDR voltage)

Tình trạng nguồn ram giảm còn 1.2 (chuẩn 1.5 volt), ic nguồn ram up1504s.
chân 8: 1,2 volt,
chân 7 > 4volt,
chân 6: 0.6 volt

Thay Ic nguồn ram bằng rt 8120h.

chân 8: 1,6 volt,
chân 7 : 1.2 volt,
chân 6: 0.8 volt
Và main đã chạy bình thường.

Eng:

Schematic: ms-7817 v1.0
